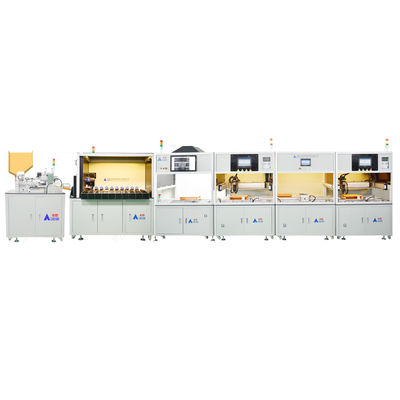

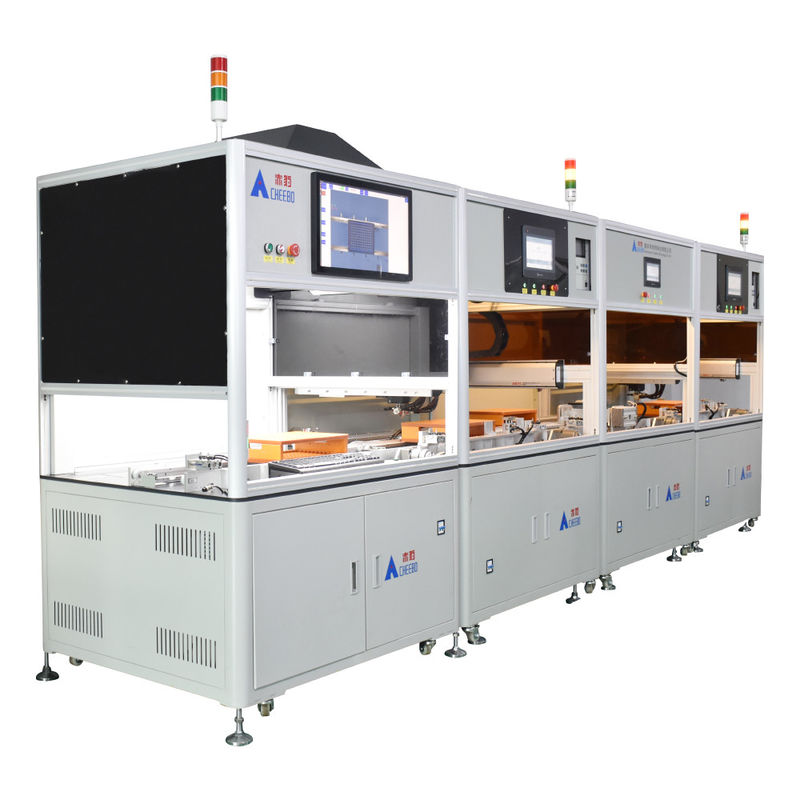

Línea de ensamblaje de la batería de iones de litio cilíndrica

● Mecanismo automático de alimentación de la batería:El brazo robótico agarra automáticamente la batería y la coloca en la vía designada.

● Máquina de fabricación de papel de cebada de celda eléctrica:Utilizando un motor paso a paso controlado por PLC y un cilindro para pegar el papel de cebada en el poste positivo de la celda eléctrica terminada.Estampa y pega 4 núcleos eléctricos a la vezCada pieza está hecha de acero de alta velocidad con alta resistencia al desgaste.

● Máquina de clasificación de la batería:Con función de escanear y almacenar datos en la batería.El equipo de clasificación automática es adecuado para ensayos de tensión y resistencia interna de baterías cilíndricas de diversas especificaciones.Diámetro 18-21, longitud 65-70.

● Equipo de inspección de visión CCD:Sistema de inspección de visión multifuncional basado en cámaras industriales CCD y tecnología de visión automática.

● Máquina automática de soldadura por puntos para baterías:Es adecuada para soldar varias especificaciones de baterías cilíndricas con soldadura por puntos automática de un solo lado.


● Sistema de rotación del jig: Detecta automáticamente que el jig ha llegado a su posición, y el mecanismo de rotación prende el jig para que gire para que el jig vuelva al siguiente programa.

● Sistema de rotación del jig: detecta automáticamente que el jig ha llegado a su posición, y el mecanismo de rotación lo aprieta y lo gira para que el jig vuelva al siguiente programa.

● La línea de producción de baterías de litio es adecuada para la producción de baterías para electrodomésticos/bicicletas eléctricas/herramientas eléctricas/herramientas de jardín/potencia de almacenamiento de energía, etc.

● Diseño modular: Cada equipo puede conectarse automáticamente o utilizarse por separado, o puede utilizarse libremente en combinación según sea necesario.

● La línea de producción de baterías de litio es un sistema de control de movimiento de varios ejes desarrollado por expertos en automatización moderna.Adopta el mecanismo automático de la unidad de precisión y el control del motor para darse cuenta de tiempo real y el control eficaz de los equipos de producción automática.

● La línea de ensamblaje de baterías de litio es aplicable a la línea de ensamblaje de 18650, 21700, 26650, 32700 y otras baterías cilíndricas.

● Pista de retorno del accesorio incorporada, después de que se haya completado el montaje, retire manualmente el accesorio y colóquelo en la vía de retorno.

● El accesorio vuelve automáticamente a la estación anterior y se monta manualmente y se coloca en la vía de soldadura.

1. Sistema de giro automático de fijación
El dispositivo de detección automática llega a la posición, y el mecanismo de volteo da la vuelta al dispositivo de sujeción, lo que permite que el dispositivo vuelva a la posición de soldadura para la soldadura del lado B.

2Diseño de doble vía
La vía delantera para soldadura, vía de prueba. La vía trasera es la vía de retorno del jig, que puede mejorar la eficiencia de producción y no requiere que los trabajadores lleven el jig hacia adelante y hacia atrás.

1. Alimentación automática de la batería

2- Máquina de papel aislada con electrodo positivo

3. tensión de la célula de clasificación de la resistencia interna

4. Plataforma de fijación de soporte para el montaje de células

5Detección por CCD de la batería positiva y negativa

6. la plataforma de la placa superior de la cubierta de fijación

7Soldadura puntual en el lado A.

8Mecanismo de giro fijo

9Soldadura del lado B.

10. línea de producción de instalación de fondo

La batería se carga en la tolva de la máquina de pasta de papel →→ Pegar automáticamente el electrodo positivo

pegatina →→ la batería entra automáticamente en el separador →→ el separador barrera los datos de prueba para el archivo →→

La batería se envía al depósito receptor correspondiente → Los trabajadores sacan el dispositivo de carga en grupos →

pulse la pantalla de detección de polaridad automática CCD → la corrección manual no calificada se envía automáticamente →

Los trabajadores cubren la placa superior del accesorio →→ empujar el soldador puntual Soldadura automática puntual en el lado A→→

La máquina gira automáticamente hacia el lado B para completar la soldadura →→ Saca el accesorio de batería soldado

y volver a la parte delantera para entrar en el siguiente anillo de escape →→ Instalar la placa BMS después de soldar el paquete de baterías

inspección →→Soldadura automática o manual de la placa BMS → Trabajadores en línea e instalación de materiales auxiliares →→

Prueba de los parámetros del paquete de baterías no pasar la inspección. →→ Enviar la inspección de envejecimiento al taller de envejecimiento →→

Embalaje en el taller

1.Batería de almacenamiento de energía 2. Batería de bicicleta eléctrica 3. Batería de herramienta eléctrica
