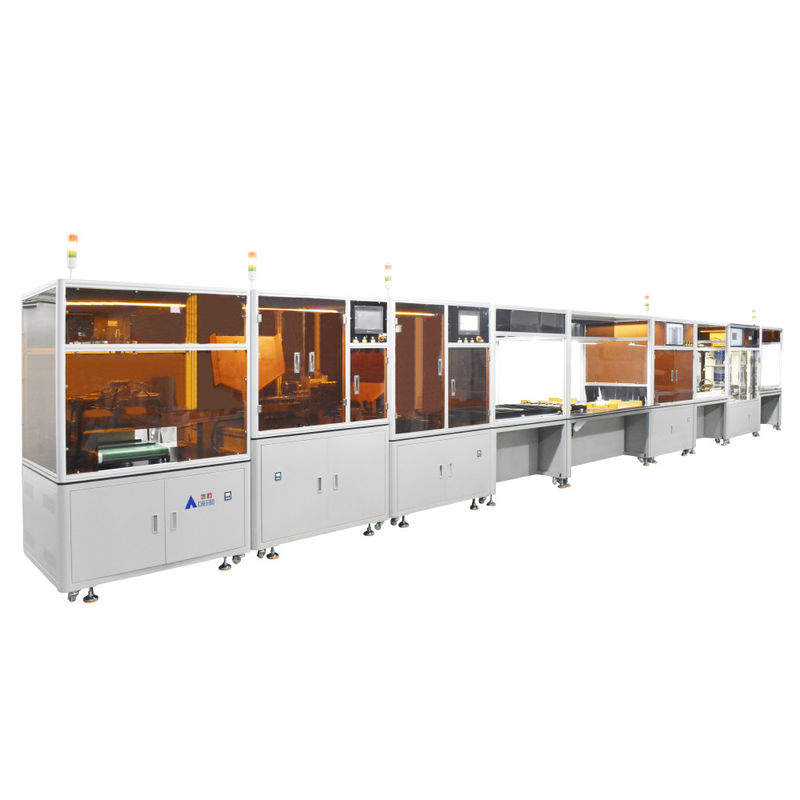

Línea de ensamblaje automática de la batería de iones de litio de celda cilíndrica personalizable

● Mecanismo automático de alimentación de la batería: el brazo robótico agarra automáticamente la batería y la coloca en la vía designada. 18-21 pulgadas de diámetro y 65-70 pulgadas de longitud.

● Máquina de papel aislante para pegar el núcleo de la batería: utilice un motor paso a paso y un cilindro controlados por PLC para pegar papel de cebada en el polo positivo de la batería terminada.y presionar y pegar 4 baterías a la vezCada pieza está hecha de acero de alta velocidad resistente al desgaste.

● Sortador de baterías: tiene la función de escanear y almacenar datos de la batería.El equipo de clasificación automática es adecuado para ensayos de tensión y resistencia interna de baterías cilíndricas de diversas especificaciones.Diámetro 18-21, longitud 65-70.

● Equipo de inspección visual CCD: sistema de inspección visual multifuncional basado en cámaras industriales CCD y tecnología de visión automática.

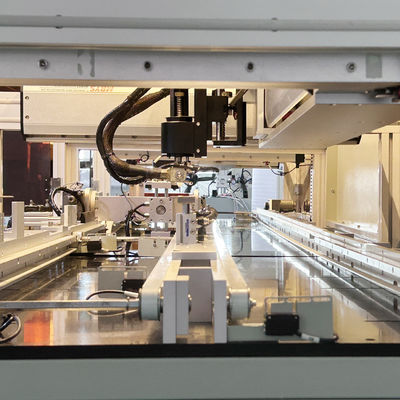

● Máquina de soldadura automática en punto de batería: adecuada para soldadura automática en punto de una sola cara de baterías cilíndricas de diversas especificaciones.

● Sistema de rotación de la abrazadera: detecta automáticamente que la abrazadera alcanza su posición, y el mecanismo giratorio abrazadera y gira para hacer que la abrazadera vuelva al siguiente programa.

● Sistema de rotación de los accesorios: detecta automáticamente el accesorio en su posición, y el mecanismo giratorio sujetará el accesorio y girará para devolverlo al siguiente programa.

● La línea de producción de baterías de litio es adecuada para producir componentes de baterías como electrodomésticos / bicicletas eléctricas / herramientas eléctricas / herramientas de jardín / fuentes de energía de almacenamiento de energía, etc.

● Diseño modular: cada dispositivo puede conectarse automáticamente o utilizarse por separado, o puede combinarse libremente según la necesidad.

● La línea de producción de baterías de litio es un sistema de control de movimiento de varios ejes desarrollado por expertos en automatización moderna.

● Se adopta el mecanismo automático de accionamiento de precisión y control del motor para realizar el control efectivo y en tiempo real del equipo de producción automático.

● La línea de montaje de baterías de litio es adecuada para 18650, 21700, 26650, 32700 y otras líneas de montaje de baterías cilíndricas.

● El accesorio incorporado vuelve a la pista y, una vez finalizado el montaje, se retira manualmente y se coloca en la pista de regreso.

● El fijo se devuelve automáticamente a la estación anterior, se monta manualmente y se coloca en la vía de soldadura.

1Diseño de doble vía
La vía delantera para soldadura, vía de prueba. La vía trasera es la vía de retorno del jig, que puede mejorar la eficiencia de la producción y no requiere que los trabajadores lleven el jig hacia adelante y hacia atrás.

2. Sistema de giro automático de fijación
El dispositivo de detección automática llega a la posición, y el mecanismo de volteo da la vuelta al dispositivo de sujeción, lo que permite que el dispositivo vuelva a la posición de soldadura para la soldadura del lado B.

1.Batería de almacenamiento de energía 2. Batería de bicicleta eléctrica 3. Batería de herramienta eléctrica

La batería se carga en la tolva de la máquina de pasta de papel →→ Pegar automáticamente el electrodo positivo

pegatina →→ la batería entra automáticamente en el separador →→ el separador barrida los datos de prueba para el archivo →→

La batería se envía al depósito receptor correspondiente → Los trabajadores sacan el dispositivo de carga en grupos →

pulse la pantalla de detección automática de polaridad del CCD → la corrección manual no calificada se envía automáticamente →

Los trabajadores cubren la placa superior del accesorio →→ empujar el soldador puntual Soldadura automática puntual en el lado A→→

La máquina gira automáticamente hacia el lado B para completar la soldadura →→ Saca el accesorio de batería soldado

y volver a la parte delantera para entrar en el siguiente anillo de escape →→ Instalar la placa BMS después de soldar el paquete de baterías

inspección →→Soldadura automática o manual de la placa BMS → Trabajadores en línea e instalación de materiales auxiliares →→

Prueba de los parámetros del paquete de baterías no pasar la inspección. →→ Enviar la inspección de envejecimiento al taller de envejecimiento →→

Embalaje en el taller

Pre-venta:

1Los clientes envían preguntas y consultas
2. Recomendar productos de acuerdo con las necesidades del cliente
3Comunicación por video para confirmar los requisitos finales
4Ambas partes entregarán la confirmación de las especificaciones técnicas.
5Ambas partes firman el contrato.
6Poner pedidos y organizar la producción en el taller
7Arregla la entrega.


Después de la venta:

1- Confirmar si los clientes necesitan servicio in situ o guía de comunicación por vídeo para depurar equipos.
2Si hay algún problema con el equipo, se adoptará la comunicación por video para resolver el problema primero.

Esperamos su consulta, le proporcionaremos el mejor servicio de calidad durante todo el proceso!!!
