● Sistema de rotación de la abrazadera: detecta automáticamente que la abrazadera alcanza su posición, y el mecanismo giratorio abrazadera y gira para hacer que la abrazadera vuelva al siguiente programa.

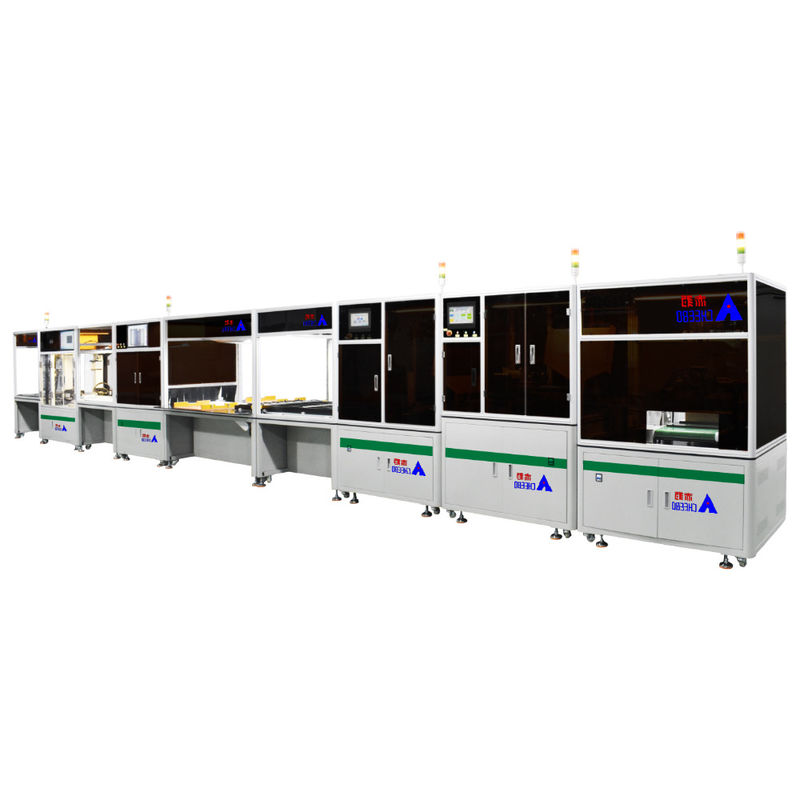

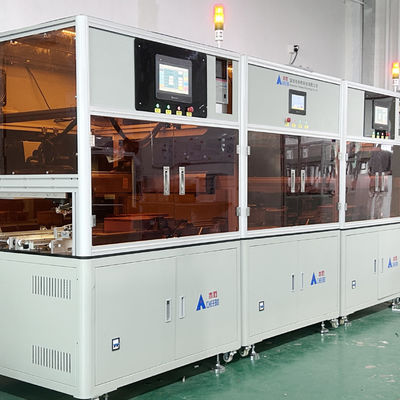

● La línea de producción de paquetes de baterías de litio es adecuada para la producción de componentes de paquetes de baterías para electrodomésticos/bicicletas eléctricas/herramientas eléctricas/herramientas de jardín/fuentes de alimentación de almacenamiento de energía, etc..
● Diseño modular: cada dispositivo puede conectarse automáticamente o utilizarse solo, y también puede combinarse libremente según las necesidades.
● La línea de producción de baterías de litio es un sistema de control de movimiento de varios ejes desarrollado por expertos en automatización moderna.El mecanismo de automatización con unidad de precisión y control del motor se utiliza para realizar el control en tiempo real y eficaz de los equipos de producción automatizados.
● La línea de montaje de la batería de litio es adecuada para la línea de montaje de 18650, 21700, 26650, 32700 y otras baterías cilíndricas.
● El accesorio incorporado vuelve a la pista, después de que se haya completado el montaje, retire manualmente el accesorio y colóquelo en la pista de regreso.
● La pieza vuelve automáticamente a la estación anterior, se monta manualmente y se coloca en la vía de soldadura.
● Mecanismo automático de alimentación de la batería:El brazo robótico agarra automáticamente la batería y la coloca en la vía designada.
● Máquina de fabricación de papel de cebada con celda eléctrica:Utilizando un motor paso a paso controlado por PLC y un cilindro para pegar el papel de cebada en el polo positivo de la celda eléctrica terminada.Estampa y pega 4 núcleos eléctricos a la vezCada pieza está hecha de acero de alta velocidad con alta resistencia al desgaste.
● Sortador de baterías: dispone de escaneo y almacenamiento de datos de la batería.Equipo de clasificación automática para ensayos de tensión y resistencia interna de baterías cilíndricas de diversos tamañosDiámetro 18-21, longitud 65-70.
● Equipo de inspección de visión CCD: sistema de inspección de visión multifuncional basado en cámaras industriales CCD y tecnología de visión automática.
● Soldadora automática de puntos de batería: adecuada para soldadura automática de puntos de una sola cara de baterías cilíndricas de diversas especificaciones.
● Sistema de rotación de los accesorios: detectando automáticamente que los accesorios llegan a su posición, el mecanismo de rotación sujetan los accesorios para girarlos y devolverlos al siguiente programa.
| Método de trabajo | Motor paso a paso + neumático | Las dimensiones de la máquina | 1275*860*1524MM |
| material estructural | aleación de aluminio | Peso de la máquina | 150 KG |
| Especificación de la fuente de alimentación | Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. | Escenarios de aplicación | Etiqueta de celda cilíndrica |
| Eficiencia de la producción | 60 a 70 ppm | Especificación de la fuente de aire | 1/CFM |
| Especificaciones de las baterías aplicables | Se trata de un producto que se utiliza para la fabricación de productos químicos. | Tasa de aprobación | ≥95% |
| Eficiencia de las etiquetas | ≥ 60 ppm | Modo de transmisión | De mano mecánica |
| Material compatible | Papel de cebada de las tierras altas, papel de autobús rápido, papel de arroz glutinoso, pegatinas protectoras RET, etc. | Velocidad máxima de impacto | 99.99% |
1.Batería de almacenamiento de energía 2. Batería de bicicleta eléctrica 3. Batería de herramienta eléctrica
1. Alimentación automática de la batería
2- Máquina de papel aislada con electrodo positivo
3. tensión de la célula de clasificación de la resistencia interna
4. Plataforma de fijación de soporte para el montaje de células
5Detección por CCD de la batería positiva y negativa
6. la plataforma de la placa superior de la cubierta de fijación
7Soldadura puntual en el lado A.
8Mecanismo de giro fijo
9Soldadura del lado B.
10. línea de producción de instalación de fondo
La batería se carga en la tolva de la máquina de pasta de papel →→ Pegar automáticamente el electrodo positivo
pegatina →→ la batería entra automáticamente en el separador →→ el separador barrida los datos de prueba para el archivo →→
La batería se envía al depósito receptor correspondiente → Los trabajadores sacan el dispositivo de carga en grupos →
pulse la pantalla de detección automática de polaridad del CCD → la corrección manual no calificada se envía automáticamente →
Los trabajadores cubren la placa superior del accesorio →→ empujar el soldador puntual Soldadura automática puntual en el lado A→→
La máquina gira automáticamente hacia el lado B para completar la soldadura →→ Saca el accesorio de batería soldado
y volver a la parte delantera para entrar en el siguiente anillo de escape →→ Instalar la placa BMS después de soldar el paquete de baterías
inspección →→Soldadura automática o manual de la placa BMS → Trabajadores en línea e instalación de materiales auxiliares →→
Prueba de los parámetros del paquete de baterías no pasar la inspección. →→ Enviar la inspección de envejecimiento al taller de envejecimiento →→
Embalaje en el taller
Pre-venta:
1Los clientes envían preguntas y consultas
2. Recomendar productos de acuerdo con las necesidades del cliente
3Comunicación por video para confirmar los requisitos finales
4Ambas partes entregarán la confirmación de las especificaciones técnicas.
5Ambas partes firman el contrato.
6Poner pedidos y organizar la producción en el taller
7Arregla la entrega.
Después de la venta:
1- Confirmar si los clientes necesitan servicio in situ o guía de comunicación por vídeo para depurar equipos.
2Si hay algún problema con el equipo, se adoptará la comunicación por video para resolver el problema primero.
Esperamos su consulta, le proporcionaremos el mejor servicio de calidad durante todo el proceso!!!
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
