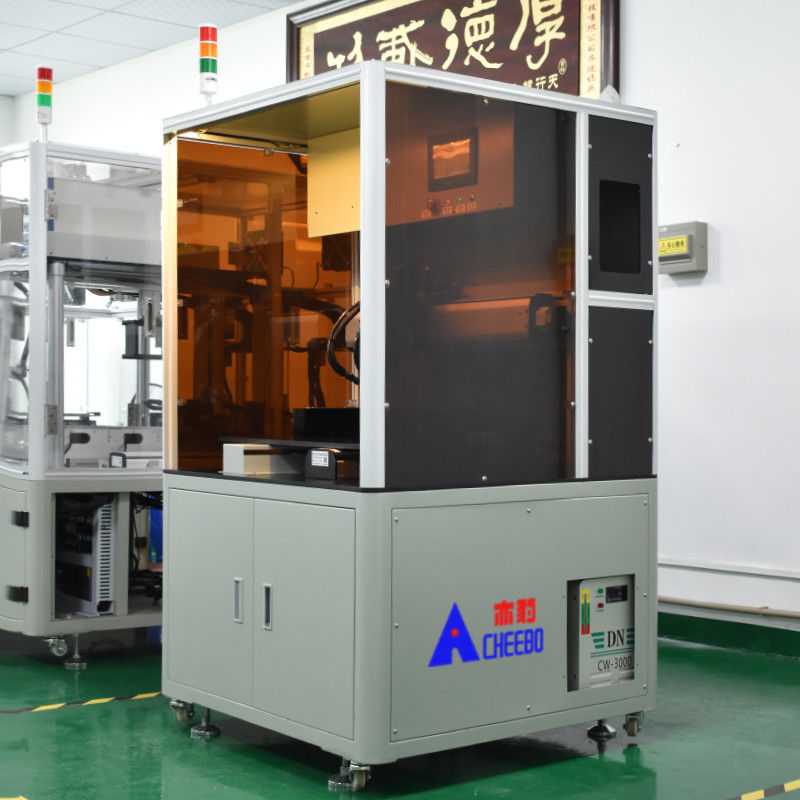

Máquina de soldadura automática de alta calidad con batería de 135°

Introducción del equipo

● ¿Qué es?Esta máquina de soldadura puntual con batería de litio es una máquina de control de múltiples ejes desarrollada por expertos en automatización moderna,que es un equipo de producción automático para un control efectivo en tiempo real del procesamiento con un mecanismo de transmisión de precisión y de control del motor.

● ¿Qué es?El equipo es adecuado para la soldadura automática de punto unilateral de todo tipo de combinaciones de células cilíndricas como 18650, 21700, 26650, 32700 y así sucesivamente.

● ¿Qué es?Es adecuado para soldadura puntual de paquetes de baterías de litio modulares como NB/herramienta de energía/herramienta de jardinería/batería de estación de energía de alta potencia/batería de almacenamiento de energía / motocicleta eléctrica / vehículo eléctrico,y puede utilizarse con la línea de producción de baterías de litio.

● ¿Qué es?Con diseño modular, bajo ruido, salida de energía estable, soldadura eficiente y otras características.

● ¿Qué es?El diseño de elevación de cabeza de soldadura también puede utilizarse para soldar automáticamente placas de protección de diversos esquemas de embalaje.Cuando se soldan las placas de protección, sólo hay que reemplazar el accesorio de la plataforma.

● ¿Qué es?Diseño de doble plataforma, las plataformas izquierda y derecha se soldan independientemente, no se interfieren entre sí, o solo se puede usar una plataforma.

● ¿Qué es?Adopte el guía de Taiwan HIWIN, alta precisión, bajo ruido, deslizamiento suave, duradero.

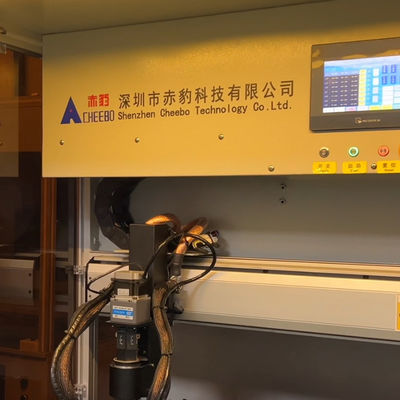

● ¿Qué es?The 135 °rotary welding head design can set the rotation angle of the welding head according to the slotting position of the nickel sheet to avoid welding errors caused by the non-rotation of the welding head.

● ¿Qué es?También tiene la función de aguja antiadherente.

● ¿Qué es?Pantalla táctil LCD de alta definición, ajuste de parámetros cómodo y simple, visualización en tiempo real del estado de funcionamiento del equipo.

● ¿Qué es?Desarrollar independientemente una variedad de sistemas inteligentes automáticos, con el funcionamiento inteligente de los equipos, tales como: función de conmutación de energía, función de tecnología de producción,función de compensación de la aguja de soldadura, función de depuración manual.

Introducción de la función

1Fuente de alimentación para soldadura de transistores

La salida de energía de soldadura es la fuente de alimentación más estable, que puede mostrar la tensión de soldadura y las formas de onda de la corriente en tiempo real, y la corriente aumenta rápidamente,que puede realizar soldadura de alta calidad en poco tiempo.

2- La pantalla táctil HD.

Display en tiempo real de los datos de soldadura y las posiciones de los orificios de soldadura.
Apoya la programación manual, el mapeo CCD y la programación rápida mediante la importación de rutas de juntas de soldadura.

3Sistema de refrigeración:

Display en tiempo real de los datos de soldadura y las posiciones de los orificios de soldadura.
Apoya la programación manual, el mapeo CCD y la programación rápida mediante la importación de rutas de juntas de soldadura.

Descripción del flujo de acción del dispositivo

Celular / soporte / batería pieza de carga de niquel de fijación -- Coloque el fijo a la izquierda de la plataforma de la posición de inducción -- soldadura automática de punto del dispositivo es

completado para enviar el accesorio a la posición de recuperación de material -- accesorio manual flip -- Coloque el accesorio en la posición de inducción de la plataforma derecha --

La soldadura automática del dispositivo se completa para enviar la posición de recuperación del material - extraer el paquete de baterías de la luminaria - para el siguiente

ciclo de producción (la plataforma puede instalarse cuando la plataforma izquierda está funcionando) El producto, esperando que se complete la soldadura de la plataforma,

Cuando la soldadura de la plataforma derecha, la plataforma izquierda puede reemplazar el producto, esperando la derecha

plataforma para completar la soldadura, se transferirá automáticamente a la plataforma izquierda de soldadura, en ciclo de turno)

Caso de solicitud

1.Batería de almacenamiento de energía 2. batería de bicicleta eléctrica 3. batería BMS soldadura
